一.概 述

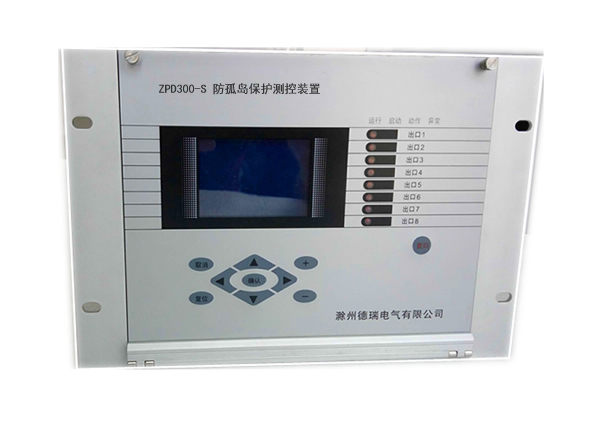

1.1 ZPD300-S 防孤島保護裝置簡介
孤島,是指包含負荷和電源的部分電網,從主網脫離后繼續孤立運行的狀態。孤島可分為非計劃性孤島和計劃性孤島。非計劃性孤島指非計劃、不受控地(如故障跳閘等偶然因素)發生孤島,非計劃孤島運行將可能損壞用電設備,導致電網重合閘失敗,甚至?xí){電力線路上的工作人員的生命安全。為了防止非計劃性孤島給電網造成上述危害,根據《GBT 29319-2012 光伏發電系統接入配電網技術規定》、《Q/GDW 11198-2014 分布式電源涉網保護技術規范》等技術規定,要求在分布式電源側配置防孤島保護,具備快速監測孤島且監測到孤島后立即斷開與電網連接的能力。ZPD300-S防孤島保護裝置采用基于電壓、頻率的被動式孤島檢測法,結合外部聯跳功能,實現電網失壓時,將分布式電源與電網快速隔離,避免出現孤島運行。ZPD300-S防孤島保護裝置適用于35kV 及以下電壓等級并網的發電系統。
1.2 裝置技術特點
本公司集多年電力保護產品研發之經驗,采用現代微處理器技術和交流采樣技術開發而成了該保護測控裝置。產品的設計充分考慮了成本效能比、易用性和可靠性,有以下特點:
大液晶模塊顯示,參數簡潔明了,各種信號參數精度高、實時響應快;
裝置配備了完善的功能,安裝方便,接線簡單,操作易上手;
裝置具有完善的遙測功能,可分別測量三相電流(Ia,Ib,Ic),線電壓(Uab,Ubc,Uca),有功功率P,無功功率Q,功率因素cosφ,頻率f;
裝置具備通訊對時功能,遙信功能允許用戶接入最多14路外部開入量;
裝置具備完善的錄波功能,可記錄動作發生時開關量及模擬量的波形信號,方便技術人員對故障原因進行事后分析和判斷;
可支持多種通信規約,如ModBus-RTU協議、IEC60870-5-103協議以及通過擴展模塊可滿足智能電網最新通信要求的IEC61850協議;
采用擁有自主知識產權的三相同步正弦擬合測頻算法,精度0.003HZ,響應速度60ms;
裝置采用專用芯片,在掉電情況下,基本數據保存不丟失,恢復電源后,裝置可繼續可靠的運行;
采用了主板低功耗設計及液晶保護技術,整機靜態功耗長期維持在10W左右,裝置使用壽命大為提高。
