1. 概述

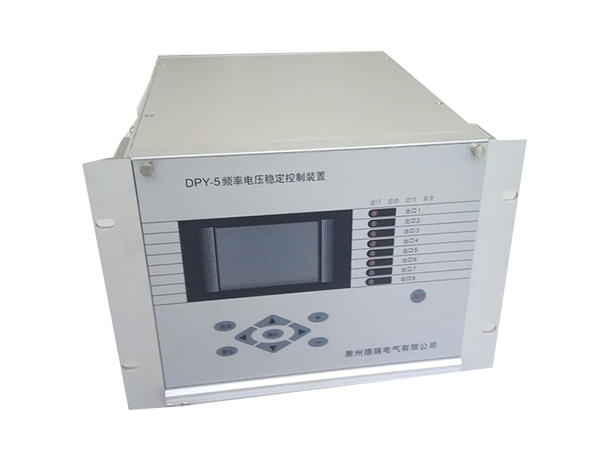

DPY-5頻率電壓穩定控制裝置是保證電網系統安全穩定運行的重要設備。裝置結構簡單，操作簡便，可靠性高，外型設計成標準的半體4U高度，上架組屏非常方便。

裝置的所有運行、動作、異常信息，由裝置板面上的指示燈和液晶屏顯示。

裝置可選配通訊接口，實現與監控系統通訊；同時，也可選配打印機，使裝置具備打印功能。

裝置免調零、調幅，其功能全部由軟件實現，調試簡便，減輕了維護人員的工作強度，并使裝置的實用性、可維護性和穩定性得到很大的提高。

DPY-5可采集兩段母線電壓，獨立判斷兩段母線的低頻低壓和過頻過壓功能，每段母線具有三輪低頻低壓和三輪過頻過壓功能。

2. 主要功能

◇ 測量安裝點母線的頻率、電壓以及它們的變化率；

◇ 用于頻率、電壓穩定控制，具有低頻、低壓或過頻、過壓等頻率電壓控制功能。低頻、低壓或過頻、過壓各3 輪，所有動作均獨立輸出，通過組態定值設定動作輸出出口，互不干擾，可輸出8對出口共16付接點。

◇ 在電力系統由于有功缺額引起頻率下降時，裝置自動根據頻率降低值切除部分電力用戶負荷；在有功功率過剩出現頻率上升時裝置自動根據頻率升高值自動切除部分電源，使系統的電源與負荷重新平衡。

◇ 在電力系統由于無功不足引起電壓下降時，裝置自動根據電壓降低值切除部分電力用戶負荷，確保系統內無功的平衡，使電網的電壓恢復正常；在電力系統由于無功過剩引起電壓上升時，裝置自動根據電壓上升值切除部分電源，確保系統內無功的平衡，使電網的電壓恢復正常。

◇ 本裝置設有根據df/dt、du/dt 閉鎖功能，以防止由于短路故障、負荷反饋、頻率或電壓的異常情況可能引起的誤動作。

◇ 本裝置還可用于低頻解列、低壓解列或過頻解列、過壓解列。

在裝置安裝處相鄰線路發生短路故障的過程中或頻率、電壓消失等不正常情況下，裝置具有閉鎖功能，可防止裝置的誤動作；裝置低頻低壓減載或過頻過壓切機的整定時間不需與繼電保護動作時間相配合。

◇ 裝置具有記憶功能，可以記錄裝置的動作情況及運行參數。裝置能進行事件記錄及故障前后狀態量的數據記錄。記錄故障前0.2秒到故障后30秒內模擬量的變化和裝置動作的情況。裝置能保存10次記錄，可在正面的顯示屏上顯示這些記錄。裝置掉電后數據不丟失,至少可保存10年。

3. 主要技術參數

3.1額定交流輸入參數

交流電壓：

UAB、UBC：100V/50Hz；

PT變比：6.3kV～500kV/100V，根據需要以定值方式設定

直流電源：220V/110V

3.2 測量精度

頻率測量誤差：           小于±0.01Hz(在45～60Hz情況下)

電壓有效值測量相對誤差： 小于±0.5%（電壓為0.2～1.2UN）

df/dt測量誤差：         小于0.1Hz/s

dU/dt測量誤差：         小于0.05UN/s

延時誤差：               小于0.02秒

3.3 交流功耗

交流電壓回路在額定參數時每相小于0.5VA

3.4 動作時間及返回系數

3.4.1  動作時間

裝置的低頻最快動作時間建議為60ms，0.06s～99.99s之間任意設定；

裝置低壓最快動作時間為10ms，0.01s～99.99s之間任意設定。

3.4.2  返回系數

低頻返回值比啟動值高0.05Hz；

低壓返回值比啟動值大3%Un。

過頻返回值比啟動值低0.05Hz；

過壓返回值比啟動值小3% UN。

3.4.3  裝置整組動作時間與返回系數

裝置整組動作時間：  小于20ms；

裝置的返回時間：    小于150ms；

事件順序記錄分辨率：1.667ms。

3.5 供電電源

交流/直流220V或110V，允許變化范圍為±20% 。

3.6 顯示與定值修改

3.6.1  通過主機面板上的128×64點陣式漢顯液晶，以菜單方式顯示測量值、定值、動作狀態、事件記錄、數據記錄及裝置異常等信息。

3.6.2  通過主機面板上的4個指示燈指示裝置運行、啟動、異常和動作情況。

3.6.3  通過主機面板上的9個按鍵，可以選擇各種顯示方式、修改整定值、設定日期、時間、進行整組檢查試驗，面板上直接配置動作信號的復歸按鈕，方便信號動作后的及時復歸。

3.6.4  定值存放在flash內，斷電后定值不消失，同時設置定值查看和定值修改兩個菜單，進入定值修改菜單需要輸入修改定值密碼，確保定值不會被無意修改，進入定值查看菜單不需要輸入密碼，只需要查看定值時請進入定值查看菜單，避免進入定值修改菜單。

3.7 裝置的運行環境條件

環境溫度：-10℃～+50℃；相對濕度：0～95%

3.8 執行標準

絕緣電阻、介質強度（耐壓試驗）、抗干擾等符合DL/T478-2001《靜態繼電保護及安全自動裝置通用技術條件》、GB/T14598-98《量度繼電器和保護裝置的電氣干擾試驗》及IEC國際標準的要求。

◇通過靜電放電試驗 4級（GB/T14598.14-1998）

◇通過快速瞬變干擾試驗4級（GB/T14598.10-1996）

◇通過浪涌（沖擊）抗擾度試驗3級(GB/T17626.5-1999)

◇1MHz脈沖群干擾試驗3級（GB/T14598.13-1998）
